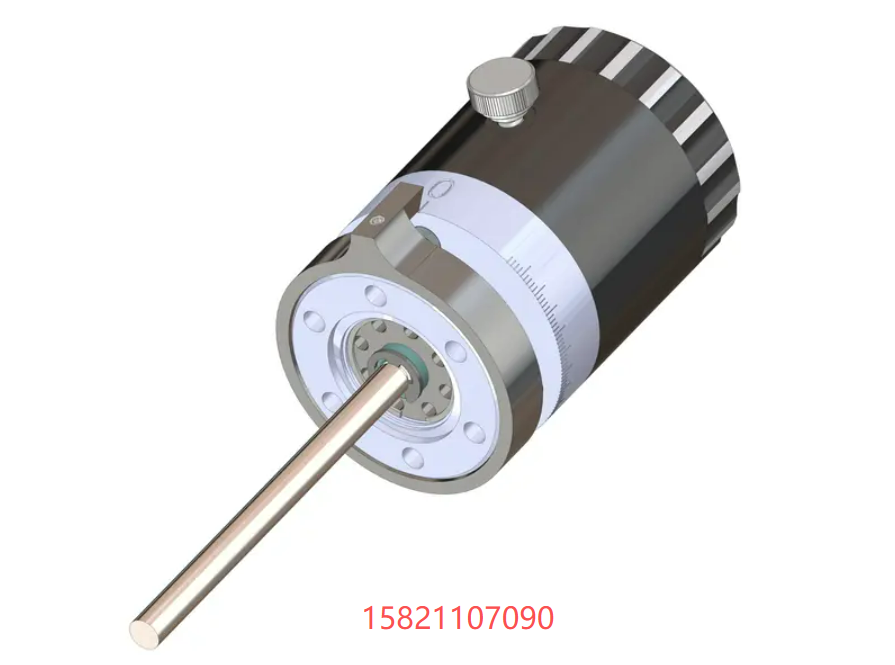

MiniMag
超高真空磁耦合旋转馈入器
McAllister Technical Services | 美国原装进口
产品概述
MiniMag 超高真空磁耦合旋转馈入器，专为空间受限的超高真空（UHV）系统设计，以极致紧凑的体积实现高精度、无间隙旋转传动。采用先进的磁耦合技术，无波纹管、无动态密封——从根本上杜绝泄漏与污染风险。 无论是样品旋转、快门驱动、偏振器调节还是精密仪器定位，MiniMag 都能提供顺滑、响应迅速、零机械迟滞的旋转控制，确保每一次操作都可靠、可重复。核心技术规格
| 参数 | 规格 |
|---|---|
| 型号 | MiniMag 磁耦合旋转馈入器 |
| 法兰规格 | 1.33 英寸（DN16CF） |
| 启动力矩 | 40 oz-in（0.28 N·m） |
| 旋转范围 | 360° 连续无限旋转 |
| 传动轴直径 | 0.25 英寸（6.35 mm） |
| 烘烤温度 | 最高 250°C（磁体在线烘烤，无需拆卸） |
| 泄漏率 | < 1 × 10⁻¹¹ mbar·L/s（氦检漏） |
| 主体材质 | 304/316 不锈钢，全 UHV 兼容 |
| 传动类型 | 磁耦合 — 无波纹管、无动��密封 |
| 运动特性 | 无间隙 (Backlash-Free)、零机械迟滞 |
产品亮点
🧲 纯磁耦合驱动
无波纹管、无动态密封，从根本上杜绝泄漏与真空污染，UHV 系统安全首选。
📐 极致紧凑
仅 1.33" (DN16CF) 法兰，专为空间受限系统设计，最小化占地。
🔥 250°C 在线烘烤
磁体无需拆卸即可承受 250°C 全系统烘烤，大幅简化系统维护工序。
🔄 无限连续旋转
360° 无限制转动，满足持续旋转或大范围角度调节需求。
🎯 零迟滞操作
零机械迟滞，顺滑响应，确保重复定位精度，每一次操作都可靠如一。
🛡️ 超低泄漏率
漏率 < 1×10⁻¹¹ mbar·L/s，经氦质谱检漏验证，保障极限真空环境。
可选配置
| 选项 | 说明 |
|---|---|
| 精密刻度盘 | 可选雕刻刻度盘，实现精确的手动角度控制与读数 |
| 机械限位挡块 | 可轻松设置的硬限位，限制旋转角度范围，防止过转 |
典型应用场景
- 超高真空腔内样品旋转与定位
- 快门/挡板驱动控制
- 偏振器角度调节
- 精密光学元件旋转定位
- 各类空间受限的 UHV 仪器精密传动
为什么选择 MiniMag？
McAllister Technical Services 将"Innovation, Quality, Service, Affordability"贯穿每一款产品。MiniMag 以磁耦合替代传统机械密封，消除了 UHV 旋转馈入中最薄弱的环节，兼顾了极致可靠性与紧凑体积。即使在高频操作下也能保持多年无故障运行——这是全球顶尖实验室信赖 MiniMag 的根本原因。💡 特别说明：本产品结构坚固，全件采用 304/316 不锈钢制造，所有材质均为 UHV 兼容。可承受高频次循环操作，设计寿命长，维护需求极低。如需特殊定制需求，请联系我们获取专属方案。
