RT120轮廓粗糙度测量仪

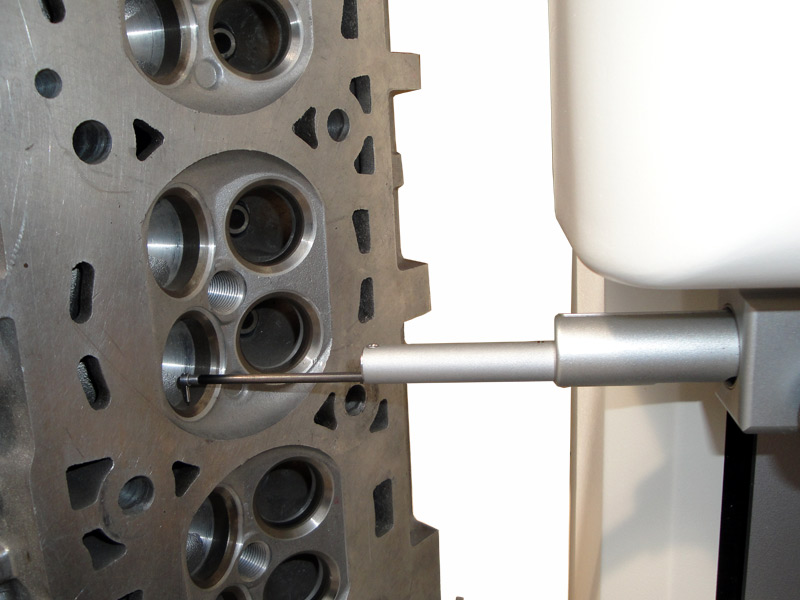

RT120轮廓粗糙度测量仪的构思源于需要使用一个设备来表征工件的粗糙度和微观轮廓，即使是复杂的工件，这要归功于RT120轮廓粗糙度测量仪“一体式”逻辑和Profile Studio分析软件。Profile Studio软件的开发对用户非常友好，易于操作人员使用；轮廓和粗糙度表征所需的所有功能都在右侧工具栏中可用，并分为多个类别，每个类别都有不同的颜色。新的尺寸和粗糙度分析可以在同一剖面上输入并显示在同一屏幕上，以便操作员通过一次测量对工件进行完整分析。由于具有自比较功能，可以在新轮廓上重建参考轮廓的所有尺寸和尺寸公差，从而节省了大量的串联检查时间。粗糙度参数是根据最新标准制定的，粗糙度参数是根据ISO 4287、ISO 13565-1和-2、ISO 12085、VDA 2007等最新标准详细说明的，总共计算了70个参数。

RT120轮廓粗糙度测量仪技术参数：
ISO 4287:09	Rp, Rt, Rv, Rc, Rz, Rzjis, Ra, Ra75, RSm, RΔq, Rsk, Rku, Rδc, RPc, RmrRel Wp, Wt, Wv, Wc, Wz, Wa, Wq, WSm, WΔq, Wsk, Wku, Wδc, WPc, WmrRel Pp, Pt, Pv, Pc, Pz, Pa, Pq, PΔSm, Pq, Psk, Pku, Pδc, PPc, PmeRel
ISO 13565:96	Rk, Rpk, Rvk, Mr1, Mr2, A1, A2
DIN 4768:90	Ry5, Rmax, R3z, R3zMax, PtDIN
ISO12085:98	Pt, R, AR, Rx, Wte, W, AW, Wx, Rke, Rpke, Rvke
VDA 2007	WD, WDc, WDt, WDSm
X测量范围:	120 mm (4.72 in)
Z测量范围:	3 mm(0.12 in) o 5 mm (0.39 in)
X分辨率:	0.1 μm (0.02 μin)
Z分辨率:	0.1 nm (0.004 μin)
测量速度	0.25 – 0.5 – 1 – 2 mm/s (0.01 – 0.02 – 0.04 – 0.08 in/s)
尖端尺寸:	金刚石锥60°角2µm（78µin）闭合半径
立柱的横向长度:	立柱的定位为320 mm（12.6英寸）
CNC循环：	具有自比较功能的CNC自动测量和定位循环
连接：	面向Windows©PC的USB接口
软件：	Profile Studio
语言：	意大利语、法语、英语、德语、西班牙语、葡萄牙语和斯洛文尼亚语
尺寸:	LxDxH1100 x 570 x 720 mm (43.3 x 22.4 x 28.3 in)
总重量	50 kg(92 lbs)
