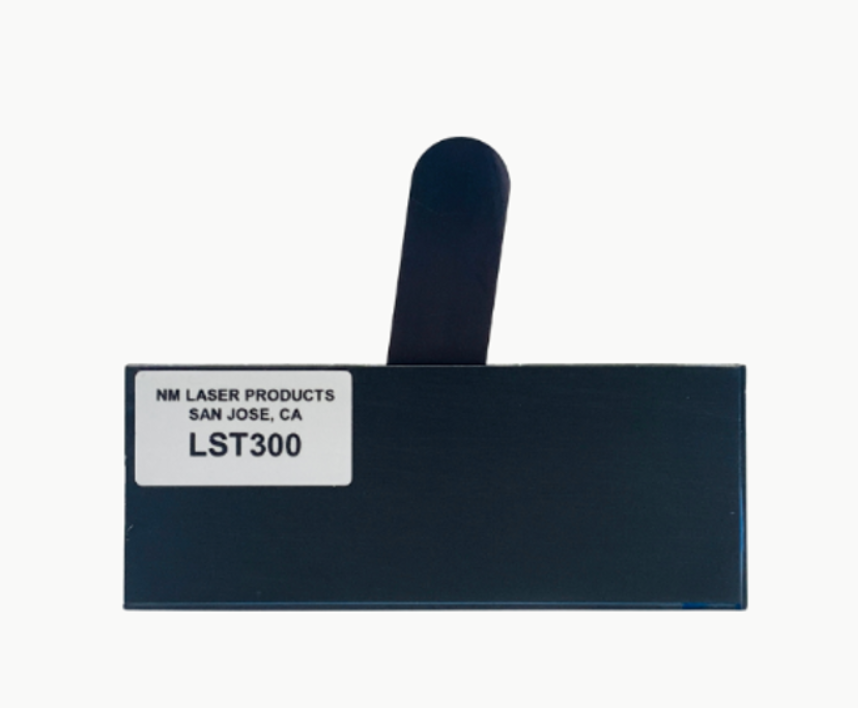

代理美国NM Laser LST300光学快门,光闸,光开关,用于激光安全/光学快门/薄型光学区域
代理美国NM Laser LST300光学快门,光闸,光开关,用于激光安全/光学快门/薄型光学区域LST300
特点
- 光学功率承载能力：10 W
- 通光孔径：10.5 mm
- 重复频率：5 Hz
- 激光损伤阈值（LIDT）：500 mJ/cm²
- 薄型光学舌片式快门
应用
- 激光安全
- 光学快门
- 薄型光学区域
光学规格
| 参数 | 规格 |
|---|---|
| 孔径尺寸 | 10.5 mm |
| 典型光束直径 | 6 mm |
| 光学元件选项 | 氧化钼/氮化钼光学片、金光学片、铝光学片 |
| 最大光学功率承载能力 | 10 W |
| 激光诱导损伤阈值 | 500 mJ/cm²（10 ns） |
性能规格
| 参数 | 规格 |
|---|---|
| 开启延迟时间 | 10 ms |
| 开启上升时间 | 20 ms |
| 开启总时间 | 30 ms |
| 关闭延迟时间 | 10 ms |
| 关闭下降时间 | 30 ms |
| 关闭总时间 | 40 ms |
| 最小 FWHM 曝光时间 | 100 ms |
| 最大快门重复频率 | 5 Hz |
热学规格
| 参数 | 规格 |
|---|---|
| 保持开启状态功耗 | 2 W |
| 循环工作功耗 | 10 W @ 5 Hz |
| 安装基准面 | 基准面 A、基准面 B |
电气规格
| 参数 | 规格 |
|---|---|
| 电源 | 24 VDC，额定电流 1 A |
| 电气驱动电路 | 开启升压 = 24 V，持续 +100 ms |
| 保持开启 | +6 V |
| 线圈电阻 | 标称 24 Ω |
| 位置传感器 | 逻辑 TTL，需要 5 VDC @ 30 mA |
电缆/导线类型、数量、长度及端接
- 导线规格：22 AWG 乙烯基绝缘线
- 导线数量：6 根
- 长度：10 英寸
- 连接器：
- 2 针 C1 Molex 50-57-9402
- 4 针 C3 Molex 50-57-9405
导线引脚编号 – 颜色
C1 2 针连接器
| 引脚 | 颜色 | 功能 |
|---|---|---|
| C1 2 针 #1 | 白色 | 电源线圈（+） |
| C1 2 针 #2 | 黑色 | 电源线圈（-） |
C3 4 针连接器
| 引脚 | 颜色 | 功能 |
|---|---|---|
| C3 4 针 #1 | 红色 | 传感器电源，5 VDC（+） |
| C3 4 针 #2 | 橙色 | 逻辑输出，关闭时为低电平（LO） |
| C3 4 针 #3 | 黄色 | 逻辑输出，关闭时为高电平（HI） |
| C3 4 针 #4 | 蓝色 | 传感器地线 |
